修理を依頼されたAnalogman Re-J Range Expander Mod TS9を、内部と音の両方から見ました。この個体は、TS9の中音域の強さを残しながら、低音域と高音域、バイパス時の聞こえ方を少し整えた印象です。大きく歪ませる別物のペダルというより、TS9の音を気に入っている人に面白い改造だと感じました。

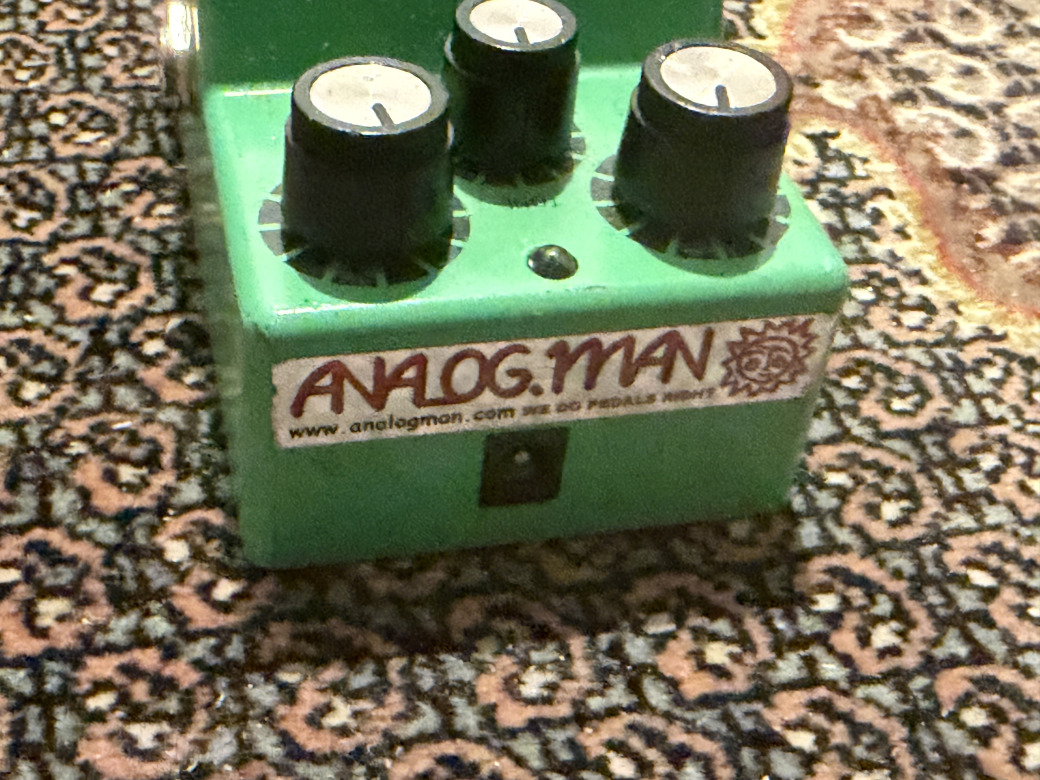

修理依頼されたTS9のラベル。このラベルにも価値を感じます。
今回見たのは修理依頼の個体
ここでの部品や音の感想は、この一台についての記録です。Analog ManとRE-Jの改造品にも仕様の違いがあり、同じラベルなら中身も同じとは判断できません。
内部を見た限りでは、基本の歪みに関わる回路定数を大きく変えず、コンデンサなどを交換し、一部の抵抗値を変えているように見えました。音に大きな変化を付けるより、TS9の特徴を残す方向に好感があります。

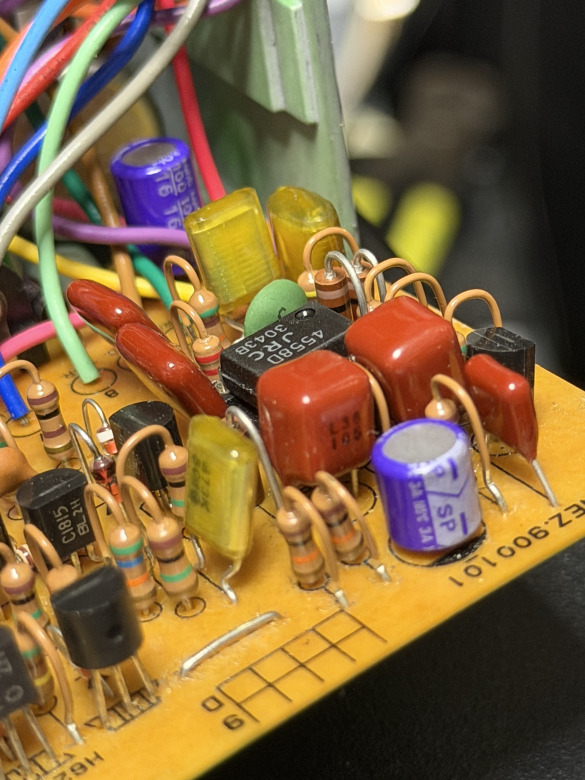

NJM4558Dを使った修理依頼個体。元はTA75558搭載の初期復刻品ではないかと考えていますが、製造時の状態は未確認です。
TS9らしい中域と、低音・高音の違い
通常のTS9は、低い音の量を整理し、中音域を聞こえやすくするオーバードライブです。この個体も中域がしっかり残るので、アンプの前でリードを押し出す使い方に合うと感じます。
比較した印象では、低音が削られすぎる感じが少なく、高音も少しすっきりしています。音の差は大きくありません。元のTS9の音が好きで、少し音域を広げたいときに意味のある変化です。
| 比べる点 | この個体で感じた違い |
|---|---|
| 中音域 | TS9らしい強さが残る |
| 低音域 | 削られすぎる感じが少ない |
| 高音域 | 詰まりが少なく、すっきり聞こえる |
| 歪み量 | 大きく増えた印象ではない |
| エフェクトOFF | 音の輪郭が分かりやすい印象 |
コンデンサと抵抗の変更
歪みを作る部分の電解コンデンサとタンタルコンデンサは、同じ容量のフィルムコンデンサへ交換されていました。一部の抵抗値も変わっていましたが、全回路を測り直した比較ではありません。
部品の材質や価格だけで音の良し悪しを決めるのではなく、実際にどう聞こえたかと、確認できた部品変更を分けて見ています。

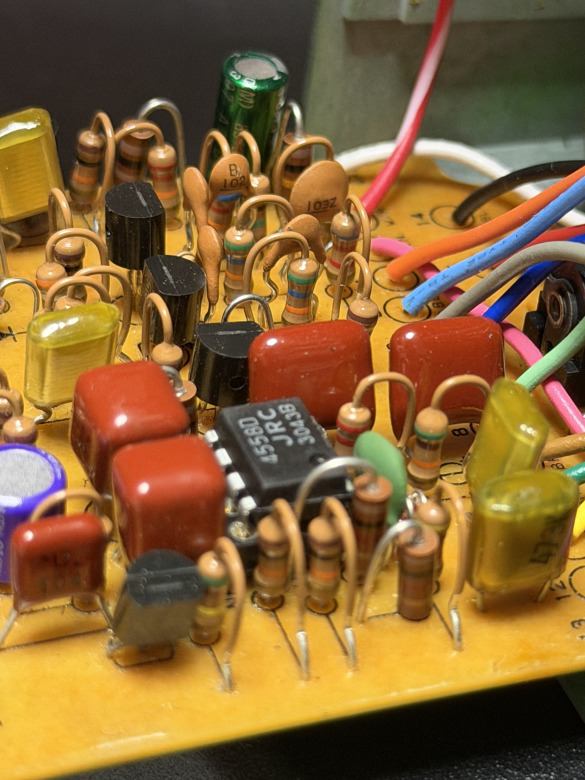

コンデンサがフィルムへ交換された箇所。確認した個体では容量の変更はありませんでした。
バッファを通るバイパス音
エフェクトを切ったときも、この個体は曇りが少なく感じました。通常のTS9は、信号を受けて次へ渡すバッファを通る方式です。今回も、トゥルーバイパスへ変えたからすっきりしたという説明ではありません。
OFFの音はケーブルやほかのペダルのつなぎ方でも変わります。この個体の印象を、すべてのTS9やRE-J改造品の共通性能に広げないようにしたいです。
Range ExpanderとSilverの関係
Range Expanderという名前だけから、TS-9/808/Silverと同一の改造内容とは判断できません。RE-J本人の2006年の訳注では、Analog Manと共通する技術を基礎としながら、日本向けの調整やSilver+などに違いがあると説明しています。
今回の個体には近い考え方を感じますが、内部写真とラベルだけで改造メニューを確定したわけではありません。中古で探すときも、施工元、交換部品、修理歴を個体ごとに確認したいです。
通常のTS9と迷うなら
初めてのTS系なら、通常のTS9で音の基準を作ると比較しやすいです。この改造個体は、TS9の中域は好きでも、音域が少し狭いと感じる人や、OFFの音も気になる人に合うと思います。
Driveを控えめ、Levelを高めにして、軽く歪ませたアンプへ入れる使い方が試しやすいです。まず同じ音量にそろえて、低音の減り方、高音の聞こえ方、弱く弾いたときの反応を比べたいです。
Ibanez TS9
IBANEZ (アイバニーズ) ギター用エフェクター TS9 Tubescreamer チューブスクリーマー
Amazonサウンドハウスで見る楽天市場Yahooショッピングメルカリで探す
通常TS9は、今回の改造個体と別のものです。Tube Screamerのモデルごとの違いはこちらでも紹介しています。
ヴィンテージTS9の音を比べたい場合は、所有する1982年製の記録も参考になります。
TS系を改造する考え方は、こちらの記事でも紹介しています。
TS9の部品と音の比較については、こちらも参考になります。
Many used the Toshiba TA75558 which was continued on the reissue.
日本語訳:多くの個体で使われた東芝TA75558は、復刻品でも使われました。
Analog ManのTube Screamer解説(英語)も、TS9とTS808の仕様を調べる資料です。
よくある質問
- 普通のTS9と大きく違いますか?
- この個体では音の差は大きくなく、中音域の強さを残しながら、低音域と高音域の量、OFFの音を整えたように感じました。
- Range ExpanderはSilverと同じですか?
- 名前だけで同じ改造内容とは判断できません。施工元やメニュー、内部部品を個体ごとに確認する必要があります。
- 写真は管理者の所有機ですか?
- このTS9は修理を依頼された個体です。写真と感想は、確認した一台についての記録です。
