エフェクター用コンデンサはまず回路図と同じ容量を選び、使う場所に合う種類・耐圧・極性・大きさを確認します。最初から高価な部品をそろえるより、音を渡す場所と電源を安定させる場所を分けて考える方が、必要な部品を選びやすいです。
コンデンサは電気を一時的に蓄える電子部品です。エフェクターでは、低音や高音の量を調整したり、電源の細かい揺れを抑えたりします。同じ部品でも、つなぐ場所によって役割が変わります。
同じ電圧でどれくらい電気を蓄えられるかを示す値が「容量」です。「耐圧」は使用条件のもとで加えてよい電圧、「極性」は取り付けるプラス・マイナスの向き、「許容差」は表示された容量から許されるずれを表します。
- 回路図の容量を最優先する。0.047μFと0.0047μFは10倍違う
- 音の通り道では、フィルムや小容量の安定したセラミックなどを用途で選ぶ
- 電源では、アルミ電解や積層セラミックなどを必要な容量に合わせる
- 修理・復刻では元の部品の仕様も確認。高価格・希少品という理由だけで置き換えない
ギター本体のトーン用を探している方は、0.022μF・0.047μFのトーンコンデンサの選び方へ進むと、容量別の製品を比べられます。
コンデンサは回路のどこに使う？
| 使う場所 | 役割 | まず見ること |
|---|---|---|
| 音声信号のつなぎ目 | 前の回路の一定の電圧を切り離し、音による変化を次へ渡す | 容量・周囲の抵抗値・極性 |
| トーン調整 | 抵抗などと組み合わせ、どの高さの音を減らすか決める | 容量・許容差・実測値 |
| 電源 | 電源電圧の細かい揺れを抑える | 容量・耐圧・極性・温度条件 |
| 回路の安定化 | 意図しない高い周波数の振動を抑える | 回路図どおりの容量・取り付け位置 |
音を次の回路へ渡す：カップリング
回路を動かすための一定の電圧と、弾いた音による変化を分けたいときに使います。音の変化を次へ渡すためのコンデンサを、カップリングコンデンサと呼びます。容量と周囲の抵抗値の組み合わせで、低い音をどこまで通すかが変わります。
音の高さを選ぶ：トーン回路・フィルター
低音や高音をどれくらい減らすかを、抵抗などと一緒に決めます。容量を変えたときの変化は回路上の位置によって違うため、「大きい容量にすれば必ず太い音」という選び方はできません。
電源の揺れを抑える：デカップリング
ほかの回路の動作で電源が揺れた影響を減らす使い方です。電源の近くに部品を入れて安定させることを、デカップリングと呼びます。ノイズが出た場合は、部品の種類だけでなく、配線や取り付け位置も確認します。
意図しない動作を抑える：発振防止・高域補正
回路自身が意図せず振動する動作を、発振と呼びます。増幅用ICの周りなどで、小容量のコンデンサを使って安定させる設計があります。音を変えたいという理由で容量を大きく変える前に、回路図の指定を確認してください。
容量の読み方：pF・nF・μFをそろえる
同じ容量でも単位が違うと別の値に見えます。1μF＝1,000nF＝1,000,000pFです。「104」のような3桁表記は、先頭2桁に、末尾の数字で指定された数の0を付け、pFで読みます。
| 3桁表記 | pF | nF | μF |
|---|---|---|---|
| 101 | 100 | 0.1 | 0.0001 |
| 102 | 1,000 | 1 | 0.001 |
| 103 | 10,000 | 10 | 0.01 |
| 221 | 220 | 0.22 | 0.00022 |
| 471 | 470 | 0.47 | 0.00047 |
| 223 | 22,000 | 22 | 0.022 |
| 473 | 47,000 | 47 | 0.047 |
| 104 | 100,000 | 100 | 0.1 |
| 105 | 1,000,000 | 1,000 | 1 |
| 106 | 10,000,000 | 10,000 | 10 |
表は3桁表記の規則と単位換算から求めた値です。104なら「10に0を4個」なので100,000pF、つまり0.1μFです。回路図の0.022μFと、手元の部品の223は同じ容量を示します。
エフェクターに使うコンデンサ10種類
各商品は種類を知るための購入例です。修理で交換する場合は、掲載品をそのまま選ばず、元の部品と回路図の容量・耐圧・寸法へ合わせてください。
ここには素材の名前と、部品の作り方の名前が混ざっています。たとえば積層セラミックはセラミックの一種で、メタライズドはフィルムへ電極を作る方法です。名前が10個あるから10通りの音が決まる、という分類ではありません。
1. ポリエステルフィルムコンデンサ
音声信号のつなぎ目やトーン回路で使われる、入手しやすいフィルム部品です。容量や寸法を選びやすく、初めて回路図どおりに組む場合の選択肢になります。
uxcell フィルムコンデンサー ポリエステルコンデンサー ポリエステルフィルムコンデンサ 2A104J 100V 100n…
掲載例は0.1μFの部品です。回路図が0.022μFなら、同じシリーズでも0.022μFの品を選びます。まず回路図で指定された容量へ合わせてください。素材名と音の明るさ・歪み方を一対一に結びつけないようにします。
2. ポリプロピレンフィルムコンデンサ
ポリエステルとは別のフィルムを使った部品です。容量の安定性や電気的な損失などを見て選びます。同じ容量でも本体が大きい製品があるため、基板へ収まる寸法と足の間隔を確認してください。
掲載例はルビコン450MPS104Jという、0.1μF・450Vの単品です。ポリプロピレンという素材を、メタライズド方式で作っています。用途は音声信号やフィルターなど、製品の仕様と回路に合わせます。価格が高いという理由だけで、ポリエステルより音が優れるとは判断できません。
3. メタライズドフィルムコンデンサ
フィルムへ薄い金属膜を付けて電極を作る方式です。素材そのものの名前ではなく、ポリエステルにもポリプロピレンにも使われます。掲載例のMEM104J101RB-5は、0.1μF・100V・許容差±5%のメタライズドポリエステルです。
FAITHFUL LINK INDUSTRIAL CORP.
MEM104J101RB-5
0.1μF・100V・許容差±5%。本体7.5×2.5×6.5mm、部品の足の間隔5mm。
秋月電子通商で仕様・価格・在庫を確認同じフィルム部品でも、金属箔を使う方式とは構造が違います。容量・許容差・耐圧・寸法をそろえて選び、構造の名前だけから特定の音を期待しない方が比較しやすいです。

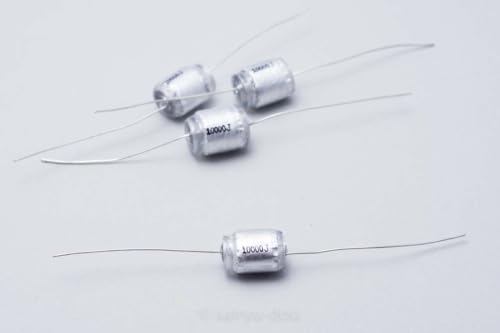

参考 フィルムの素材と電極構造の違いパナソニック4. スチロールコンデンサ
ポリスチレンのフィルムを使い、「スチコン」と呼ばれることもある部品です。小容量のフィルターや高域補正などで見かけます。
熱の影響を受けやすいため、製品に指定されたはんだ付け条件を守ります。古い製品を買う場合は、容量のずれ、足の状態、本体の傷みも確認してください。
5. セラミックコンデンサ
セラミックを使った部品で、丸い板状などの形があります。小容量の高域補正から電源周りまで使われますが、種類によって特性が異なります。
PENGLIN 100個 100nF セラミックコンデンサー ディスク型 0.1uF 104 DIP 電子部品 セラミックディスクコン…
「セラミックだから硬い音」という一律の説明では、回路に合う部品を選べません。本体の104などは容量の表示なので、必要な安定性や耐圧は別に仕様で確認します。
6. 積層セラミックコンデンサ
電極とセラミックを何層にも重ねた、セラミックコンデンサの一種です。小型のチップ品に加え、足が付いた製品もあります。
WINGONEER 500PCS 10値0.1uF~10uF（104~106個50pcs）積層モノリシックセラミックコンデンサセットアソート…
C0Gなどは容量が安定しやすい種類です。一方、X7RやX5Rなどは、加わる電圧によって実際の容量が変わる場合があります。セット品を選ぶときも、容量の一覧だけでなく、この特性の種類を確認します。
参考 電圧によるセラミックの容量変化村田製作所7. マイカコンデンサ
雲母を使った部品です。フィルムの呼称「マイラ」と名前が似ていますが、異なる素材です。小容量のフィルターや高域補正などで使われます。
掲載例のSUNTAN TS23001H471J2B000Rは470pF・50V・許容差±5%です。0.047μFは47,000pFなので、この部品とは100倍違います。マイカを選ぶ場合も、先に回路図の容量へ合わせます。
8. 電解コンデンサ
ここでは、缶型などのアルミ電解コンデンサを中心に扱います。大きい容量を比較的小さな部品で用意できるため、電源や、大きめの容量が必要な音声信号のつなぎ目で使われます。
YFFSFDC 電解コンデンサ 24種類 500個入り 電子部品バッグ 0.1uF – 1000uf 電子工作基本部品セット大容量 …
多くはプラスとマイナスの向きが決まっています。極性のない製品もあるので、部品の表示と仕様を見て選びます。古い品は容量の変化や液漏れの有無も確認してください。
9. タンタルコンデンサ
タンタルを使い、必要な容量を小さな部品で確保する選択肢です。古いエフェクターの修理などで同種を指定される場合もあります。
有極性品は取り付ける向きを守り、回路図と製品の定格を確認します。小型だから、あるいはアルミ電解より高価だからという理由だけで、別の部品を置き換えないようにしてください。
10. オイルコンデンサ
油を含ませた絶縁材を使う製品などを、オイルコンデンサと呼びます。紙やフィルムなど、実際の構造は製品ごとに確認します。ギターのトーン回路や、当時の外観へ合わせたい修復でも選ばれます。
掲載例のSCUD CR-047OILは0.047μF・許容差±20%です。容量の実測値、寸法、取り付け場所を先に確認し、「オイルなら音が丸くなる」と素材だけで決めないことが大切です。
参考 CR-047OILの容量と許容差HOSCO用途別に選ぶときの確認点
| 用途 | 選ぶときの確認点 |
|---|---|
| オーバードライブ・ブースター | 音声信号を渡す容量とトーン回路の容量を分け、指定値を確認する |
| ファズ | 同じファズでも回路は異なる。元の容量・極性・取り付け方向を確認する |
| ワウ・フィルター | 効果の帯域に関わる場所は、容量の実測値や許容差を確認する |
| ディレイ・コーラス | 音声・フィルター・電源のどこで使う部品かを分ける |
| ギターのトーン | 0.022μFや0.047μFなどの容量と、内部へ収まる寸法を確認する |
「ファズならセラミック」「ディレイならポリプロピレン」というジャンルだけの指定では、回路に合う部品を決められません。ギター本体のトーンで効き方を変えたい場合は、容量別のトーンコンデンサ比較を読むと選びやすくなります。
容量・耐圧・極性・寸法を確認して交換する
耐圧は部品に加えてよい電圧を選ぶ指標です。9Vで動かすエフェクターでも、内部で電圧を高めたり、プラス側とマイナス側の電源を作ったりする機種があります。必要な耐圧は、入力の9Vに加え、回路図の指定と実際に加わる電圧を確認して選びます。16V耐圧で足りるかも、この条件で判断してください。
有極性のアルミ電解コンデンサは逆向きに取り付けると発熱や破損につながる場合があります。日本ケミコンは陰極を示す本体印字を確認して実装するよう案内しています。タンタルを含め、足を切った部品は長さだけで向きを判断せず、本体表示と製品資料へ合わせてください。
参考 アルミ電解コンデンサの極性と逆接の影響日本ケミコン回路図や取り付ける向き、部品に加わる電圧を確認できない場合は、交換前に製作元や修理店へ相談してください。
容量・耐圧・極性の基本から読みたい場合は、自作エフェクター用コンデンサの基礎へ。部品の種類を選ぶ本記事とは分けて、最初の確認項目を説明しています。
メーカーを比べるときはシリーズ名まで確認する
国内ではPanasonic、ニチコン、Rubycon、村田製作所、TDK、海外ではWIMA、KEMET、AVX、Cornell Dubilierなどの名前を部品資料で見かけます。古い部品にはERO／Roederstein、Spragueの名前もあります。
同じメーカーでも用途の違うシリーズがあります。メーカー名の評判より、部品番号から容量・耐圧・許容差・寸法が追えるかを優先してください。古いシリーズの修理では、当時の仕様と交換品の仕様を照合します。
作業に使うはんだは、種類と扱い方を次の記事で紹介しています。
よくある質問
- エフェクターのコンデンサ交換で音は変わりますか？
- 容量や回路上の位置が変わると、低音・高音の量などが変わる場合があります。同じ容量で素材だけを比較するなら、実測容量、ギター、アンプ設定、音量をそろえます。素材名だけで音の傾向は決められません。
- フィルムコンデンサはどの種類を選べばいいですか？
- 回路図どおりに作るなら、まず指定の容量・耐圧・寸法へ合わせます。ポリエステルとポリプロピレンなどの素材、金属箔とメタライズドなどの作り方を分けて確認し、製品の仕様で選びます。
- 高価なコンデンサほど音が良いですか？
- 価格だけでは決まりません。容量誤差、耐圧、漏れ電流、温度特性、サイズが回路へ合っていることを優先します。
まとめ
コンデンサは回路図の容量を合わせてから、使う場所に合う種類・耐圧・極性・寸法を確認します。音声信号を渡す場所、トーン回路、電源という役割で分けると、必要な部品を選びやすくなります。
